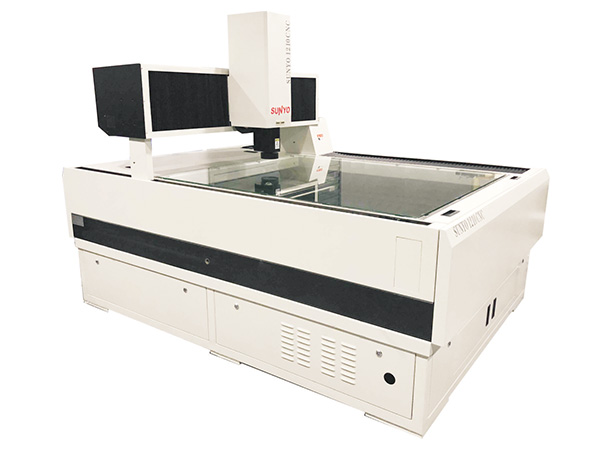

CNC龍門自動影像測量?jī)x專為大尺寸測量而設計，其采用移動橋式結構，匯集行業內先進設計理念，以超前的設計理念和嚴格的生產流程控制，確保機器的精度和穩定性
★移動龍門式結構,大行程全自動測量,四軸CNC控制
★精密花崗巖機臺,精度高、穩定性好
★全鼠標、手柄式的自動化控制↓簡單易用
★德國HEIDENHAIN高精度開放式光柵尺,精度高、穩定性好
★美國NAVITAR全自動變倍光學鏡頭,可實現自動變倍測量
★可程控5環8區環形表面光源，LED輪廊光源,同軸光源
| 型號 | SY-430L | SY-650L | SY-970L | SY-1210L | SY-1613L | SY-1815L | SY-1912L | SY-2115L | SY-2218L | |
| 測量范圍 | X | 300 | 500 | 700 | 1000 | 1300 | 1500 | 1200 | 1500 | 1800 |
| Y | 400 | 600 | 900 | 1200 | 1600 | 1800 | 1900 | 2100 | 2200 | |
| Z | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 機器外形尺寸 | Lx | 1110 | 1385 | 1585 | 1885 | 2075 | 2450 | 2075 | 2400 | 2755 |
| Ly | 1530 | 1730 | 2050 | 2350 | 2630 | 3000 | 3050 | 3500 | 3520 | |
| Lz | 1760 | 1860 | 1860 | 1860 | 1860 | 1860 | 1860 | 1860 | 1860 | |
| 重量 | 1100 | 1360 | 1680 | 2400 | 2800 | 3400 | 4500 | 5500 | 6800 | |
| 最大承重 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 最小解析度（μm） | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | |
| 運動控制 | 自動 | |||||||||
| 鏡頭對焦 | 自動 | |||||||||
| 影像 | 彩色 | |||||||||
| 輪廓光&表面光 | 程控可調亮度 LEDs | |||||||||
| 放大倍率 | 光學倍率0.7×-4.5×,影像放大倍率：20X-140X | |||||||||
| 量測軟件 | SUNYO3D | |||||||||
| 使用環境 | 20o C (68o F) +/-3o, 35-65% Humidity | |||||||||
| 電源 | AC 90-240±5V、50Hz | |||||||||
備注：
1. 可選配增減倍鏡改變倍率
2. 行程的細微變化可以定制
3. 可選配激光或探針拓展測量應用
